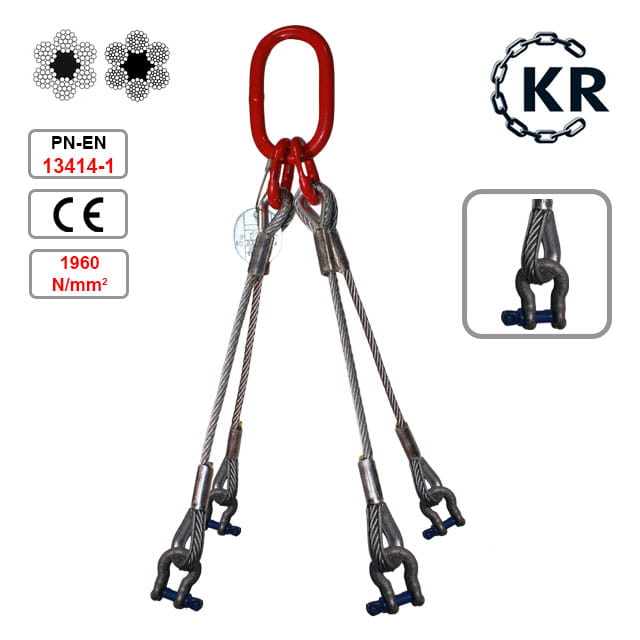

4-Strang Drahtseilgehänge mit Schäkeln

4-Strang Drahtseilgehänge mit Schäkelnenden

Durchmesser 3 mm - 7 mm: Verzinktes Stahlseil - 6x19, FC, 1960 N/mm2
Durchmesser 8mm - 28mm: Lina stalowa ocynkowana - 6x36, FC, 1960 N/mm2
Entspricht der Norm EN 13414-1 - Zertifikat auf dem am Sammelglied befestigten Anhänger.
Jede Schlinge wird mit einer Werksbescheinigung EN 10204 2.1 geliefert

Technische Daten:

• Durchmesser: 3 mm - 28 mm

• Länge: zur Auswahl
• Tragfähigkeit (WLL): 190 kg - 18000 kg

• Sicherheitsfaktor: ca. 6:1
• Schlingennorm: EN 13414-1
• Seilkonstruktion: 3-7mm - 6x19, 8-28mm - 6x36
• Seilkern: FC - Faser
• Seilschlagrichtung: sZ - Rechtsgegenschlag
• Seilnorm: EN 12385-4
• Festigkeitsklasse: 1960 N/mm2
• Oberfläche: verzinkt
• Aufhängeglied: Typ und Abmessungen sind in der folgenden Tabelle angegeben
• Enden: Schäkeln
  Typ und Abmessungen der Schäkeln sind in der folgenden Tabelle angegeben
• Gewicht: siehe Tabelle unten

Seilkonstruktion:

Bezeichnung der Arbeitslänge des Anschlagmittels:

Artikelbeschreibung:

• Schlinge aus verzinktem Stahlseil der Klasse 1960 N/mm2 mit Fasereinlage.
• Die Arbeitslastgrenze (WLL) der Schlinge und der Standard sind auf dem am Aufhängeglied angebrachten Etikett eingestanzt.
• Die Arbeitsfestigkeit der Schlinge gemäß der Norm EN 13414-1 wird für Seile der Klasse 1770 N/mm2 berechnet die Verwendung von Seilen der Klasse 1960 N/mm2 erhöht die tatsächliche Bruchfestigkeit, d. h. erhöht den Sicherheitsfaktor.
• Alle Schlingen werden im eigenen Haus hergestellt – wir können jede Schlinge
  mit jeder beliebigen Strangzahl und verschiedenen Endverbindungen herstellen.

Gewicht der Schlingen (Gewicht des Seils x Länge beider Stränge + Gewicht der Enden):

Aufhängegliedmaße:

Schäkelnmaße:

Für Seile mit 3mm und 4mm Seildurchmesser, einzelnes Aufhängeglied:
